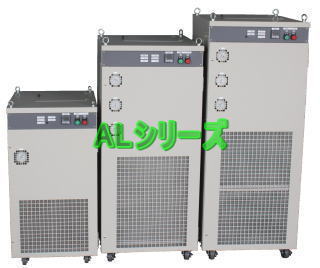

ALシリーズ詳細

･使用温度範囲(循環液温度　-20℃～+20℃)

･高揚程ポンプ搭載(揚程30ｍ以上※1)

･温度制度±2℃

･漏電ブレーカー内蔵

･全機種　水圧計、冷媒高圧計、冷媒低圧計付

･装置内配管はすべて金属配管、断熱保温しています。

･全機種キャスター、吊ボルト付

･電気部品はプリント基盤等は使用していません。修理も簡単です。(温度調節器を除く)

･付属品　エチレングリコールブライン　CA-200ALは1缶(18L)　CA-300AL/400ALは2缶(36L)

転倒防止金具4ケ、電源ケーブル(オプション)

型　　　式

CA-200AL

CA-300AL

CA-400AL

冷
却
能
力
(kW)

※2

-20℃

50Hz

0.53

1.7

1.78

60Hz

0.55

2.3

1.82

0℃

50Hz

1.54

3.0

3.87

60Hz

1.68

3.1

4.17

使用周囲温度範囲

℃

-10～40

電　　　源

AC200V 50/60Hz 3PH

消費電力(50/60Hz)※3

1.6/1.9

2.1/2.5

2.6/3.2

電流(50/60Hz)※3

6.9/6.9

9.4/9.1

11.7/11.8

電源容量(50/60Hz)

kVA

2.4/2.4

3.2/3.2

4.0/4.1

漏電遮断器

15A/30mA

運転制御

ON-OFF制御

圧縮機

タイプ

全密閉スクロール

出力(kW)

1.5

2.2

3.0

冷却器

タイプ

プレート熱交換器

材質

SUS316(ブレージング銅)

凝縮器

タイプ

パラレルフロー型コンデンサー

フィンアンドチューブ

材質

アルミニウム

アルミニウム+銅管

ポンプ

タイプ

カスケード型

出力(kW)

0.4

ファン

出力

120/140

160/240

(120/140)×2

冷媒制御方式

定圧式

使用冷媒

R-404A

指定循環液※4

エチレングリコール(不凍液)

温度調節器

デジタル式　温度異常接点付　Pt100Ω

接続後継

循環ブライン出口

Rc1/2ﾊﾞﾙﾌﾞ付

Rc3/4ﾊﾞﾙﾌﾞ付

循環ブライン戻口

Rc1/2ﾊﾞﾙﾌﾞ付

Rc3/4ﾊﾞﾙﾌﾞ付

ドレーン

Rc1/2ﾊﾞﾙﾌﾞ付

オーバーフロー

Rc1/2

Rc1"

外形寸法
(高さ×奥行き×幅)※5

946×555×500

1291×677×570

1427×677×570

運転音(50/60Hz)※6

60/63

62/65

67/70

製品重量

180

192

※1　循環ポンプの流量は23/34L　揚程30m(水の時)　不凍液を使用するので、流量は減少します。

※2　冷却能力は表示能力の95%以上です。安全率をみて選定してください。

※3　周囲温度27℃のときの能力です。

※4　循環水は水では使用できません。必ずメーカー指定のブライン(不凍液)を使用してください。

※5　奥行側(背面)に配管が約100㎜飛び出しています。吊りボルト部分は約45㎜(200ALは35㎜)を高さにﾌﾟﾗｽです。

※6　周囲温度27℃、正面から1m離れた、高さ1mの位置での値です。

離島・一部地域は追加送料がかかります。

注意1　製品重量は循環水を注入していない重量です。

注入時の重量は水槽の循環水量をプラスしてください。
